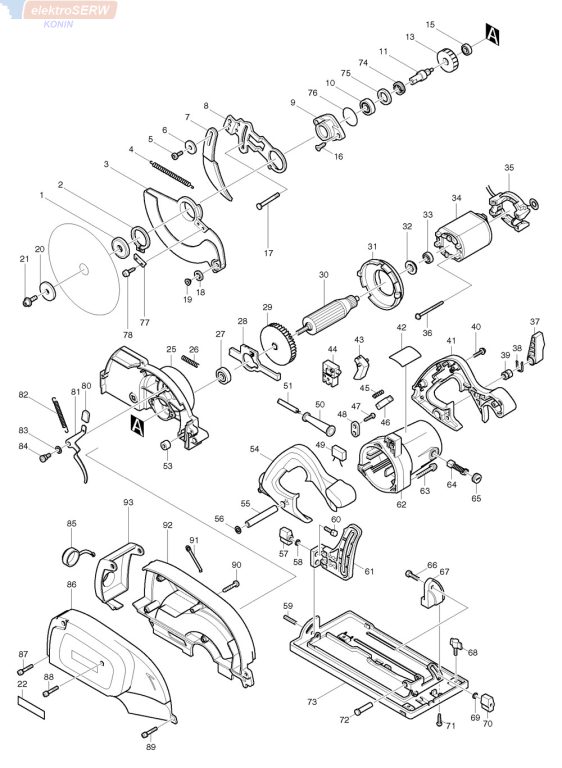

* Lista części do 5017RKB

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 224339-9  Kołnierz wewnętrzny 40;  1

002; 961156-3  Pierścień ustalający (ZEWN.) S-40;  1

003-1; 318077-4  Pokrywa bezpieczeństwa;  1

004-2; 231845-7  Sprężyna naciągu 4;  1

005; 922312-0  Śruba imbusowa M6X12;  1

006; 253783-3  Podkładka 6;  1

007-1; 165623-2  Klin rozszczepiający;  1

008-2; 345733-3  RIVING KNIFE HOLDER;  1

009; 317469-4  BEARING BOX;  1

010-1; 211236-8  BALL BEARING 6002DDW;  1

011; 322922-7  Wrzeciono;  1

013; 226473-1  Koło zębate śrubowe 41;  1

015-1; 211034-0  BALL BEARING 608;  1

016; 265034-2  Wkręt z łbem wpuszczanym M5X16;  2

017; 266019-1  Śruba z łbem płaskim i trzonem kwadratowym M8X98;  1

018; 415438-0  ROLLER 20;  2

019; 415437-2  Sztyft walcowy 6;  2

020; 224338-1  Flansza zewnętrzna 40;  1

021; 266139-1  Śruba imbusowa M6X16;  1

022; 819064-1  Etykieta z logo Makita;  1

025-1; 158087-7  Komplet obudowy noża;  1

C10; 263005-3  Sztyft gumowy 6;  1

026; 233092-6  Sprężyna dociskowa 5;  1

027; 211129-9  BALL BEARING 6201DDW;  1

028; 344114-8  SHAFT LOCK;  1

029; 241876-8  Wentylator 76;  1

030A_; 516418-0  Wirnik silnika elektrycznego kpl. 220V;  1

031; 415460-7  Płytka progu kierującego;  1

032; 681625-5  Podkładka izolacyjna;  1

033; 210005-4  BALL BEARING 608DDW;  1

034A_; 634373-5  Stojan 220V;  1

035-1; 135793-1  SUPPORT ASS'Y;  1

C10; 654020-2  Zacisk pierścienia 36L;  2

C20; 654501-6  Złącze nieizolowane P-1.25;  2

036; 266029-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X65;  2

037; 272230-5  Dźwignia 54;  1

038; 231955-0  Sprężyna pierścieniowa 12;  1

039; 252141-0  HEX. NUT M8;  1

040; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  5

041; 182675-8  Rękojeść kpl.;  1

042; 852757-7  Tabliczka znamionowa 5017RKB;  1

043; 415439-8  Dźwignia przełącznika;  1

044; 651922-3  Przełącznik TG71B;  1

045; 231230-4  Sprężyna dociskowa 4;  1

046; 415440-3  LOCK-OFF BUTTON;  1

047; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

048-1; 687052-4  STRAIN RELIEF;  1

049-2; 645142-9  NOISE SUPPRESSOR;  1

050A_; 682540-6  CORD GUARD 9.3-90;  1

051A_; 665865-3  Kabel zasilający 1.0-2-2.5;  1

053-1; 262511-5  Osłona gumowa 6;  1

054; 182675-8  Rękojeść kpl.;  1

055; 331432-3  PIPE 9;  1

056; 941201-0  Podkładka 8;  1

057; 252624-0  WING NUT M6;  1

058; 941151-9  Podkładka 6;  1

059; 951204-6  Kołek sprężynujący 6-16;  1

060; 921332-1  Śruba z łbem sześciokątnym M6X20;  1

061; 316578-6  DEPTH GUIDE;  1

062; 159714-9  Komplet obudowy silnika;  1

C10; 643708-9  Uchwyt szczotek węglowych 5-11;  2

063; 911278-9  Wkręt z łbem stożkowym ściętym M5X55 WR;  3

064; 191963-2  Szczotki węglowe;  1

065; 643750-0  BRUSH HOLDER CAP 7-11;  2

066; 921332-1  Śruba z łbem sześciokątnym M6X20;  1

067; 415443-7  Kątowa płytka prowadząca;  1

068; 265725-5  WING BOLT M6X10;  1

069; 941151-9  Podkładka 6;  1

070; 252624-0  WING NUT M6;  1

071; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

072; 256690-9  Kołek kołnierzowy 10;  1

073-1; 168352-6  Podstawa;  1

074; 285831-0  BEARING RETAINER 19-34;  1

075; 267126-3  Podkładka 22;  1

076; 213560-5  O-ring 44;  1

077; 344944-7  Płytka;  1

078; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  2

080; 421676-4  RUBBER CAP;  1

081; 344945-5  Dźwignia otwierająca;  1

082; 231823-7  Sprężyna naciągu 4;  1

083; 941201-0  Podkładka 8;  1

084; 251267-5  Wkręt pasowany z łbem stożkowym ściętym M6;  1

085; 421362-7  CAP;  1

086; 183288-8  DUST BOX SET;  1

087; 911248-8  Wkręt z łbem stożkowym ściętym M5X28 WR;  1

088; 911278-9  Wkręt z łbem stożkowym ściętym M5X55 WR;  1

089; 911248-8  Wkręt z łbem stożkowym ściętym M5X28 WR;  1

090; 265999-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X25;  3

091; 344943-9  Płytka uziemiająca;  1

092; 183288-8  DUST BOX SET;  1

093; 417384-3  DUST CAP;  1

A01; 165108-8  Prowadnica równoległa;  1

A02; A-87258  T.C.T.SAW BLADE 190X24TX30;  1

A03; 783203-8  Klucz imbusowy 5;  1
