wałek igłowy do młotowiertarki Hilti TE 74 206119
wałek igłowy do młotowiertarki Hilti TE 74 206060
Nr katalogowy: 206119

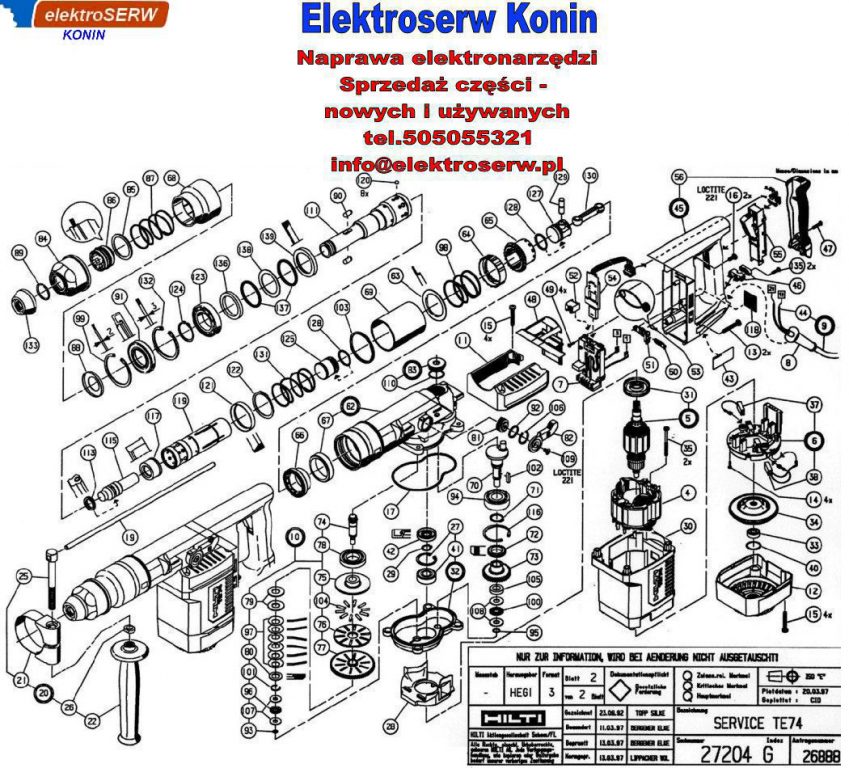

Pozycja na schemacie: 104
Przy zapytaniu o dostępność i cenę prosimy podać pozycję na schemacie lub nr katalogowy części.
| Pozycja na schemacie | Nr katalogowy | Nazwa Części |
| 3 | 206234 | uchwyt 115V kpl |
| 4 | 206255 | stojan 110/115 V kpl |
| 5 | 206251 | wirnik 110/115 V kpl |
| 6 | 206242 | uchwyt szczotki 100V / 115V kpl |
| 7 | 202280 | elektronika 100/115 V kpl |
| 8 | 76561 |
rękaw ochronny
|
| 9 | 206226 | przewód zasilający USA / CDN |
| 10 | 206282 | zespół sprzęgła bezpieczeństwa |
| 11 | 206051 | obudowa |
| 12 | 206018 | zaślepka obudowy |
| 13 | 76438 | wkręt z tworzywa sztucznego 45 5X35 T25 SW |
| 14 | 72432 | wkręt samogwintujący ST3,9X16 |
| 15 | 206048 | wkręt z tworzywa sztucznego 45 6X40 |
| 16 | 206264 | torx-rec ov screw M5X16 |
| 17 | 206052 | seal |
| 19 | 72320 |
wskaźnik głębokości
|
| 20 | 206466 | komplet uchwytów bocznych |
| 21 | 206465 | zacisk boczny |
| 22 | 206462 | uchwyt boczny |
| 25 | 206464 | wkręt |
| 26 | 206467 | podkładka 12,2X20X5,5 |
| 27 | 51090 | pierścień zabezpieczający 35X1,5 |
| 28 | 206006 | izolacja |
| 29 | 71465 | pierścień zabezpieczający 15X1 |
| 30 | 206017 |
obudowa silnika
|
| 31 | 206008 | podkładka izolacyjna |
| 32 | 206016 | zespół płyty nośnej |
| 33 | 250740 |
łożysko kulkowe
|
| 34 | 206126 | zespół wentylatora chłodzącego |
| 35 | 206035 | wkręt z tworzywa sztucznego 45 5X60 |
| 37 | 206240 | szczotka węglowa 7x12,5x26 100V-120V AO |
| 38 | 206241 | szczotka węglowa 7x12,5x26 100V-120V AO |
| 40 | 206145 | o-ring 21,3X2,4 |
| 41 | 206211 | łożysko kulkowe 6202 |
| 42 | 206125 | uszczelnienie wału obrotowego BAUM2X7-15X35X7 |
| 43 | 206071 | tabliczka znamionowa 115 V USA |
| 44 | 72417 | koniec przewodnika |
| 45 | 206248 | uchwyt |
| 46 | 76560 | supp.co.cl. |
| 47 | 72431 | wkręt samogwintujący ST3,9X19 |
| 48 | 206124 |
pokrywa
|
| 49 | 202264 | torx-soc pl scr 45 3X12 |
| 50 | 202265 |
przycisk blokujący
|
| 51 | 202182 | dźwignia nastawcza |
| 52 | 206141 | adapter |
| 53 | 76875 | spring |
| 54 | 202272 | elastyczny zestaw przewodów |
| 55 | 76095 | przełącznik 100/240 V. |
| 56 | 30266 | osłona uchwytu |
| 57 | 201496 | Śruba torx-rec ov M3,5X8 |
| 59 | 74332 | mostek uziemiający |
| 60 | 206235 | elastyczny zestaw przewodów |
| 62 | 206270 | zespół obudowy przekładni |
| 63 | 206107 | washer |
| 64 | 206087 | pierścień sprzęgający |
| 65 | 206271 | sprzęganie |
| 66 | 206089 | przekładnia stożkowa |
| 67 | 206090 |
Tuleja łożyska
|
| 68 | 206091 |
rękaw
|
| 69 | 206092 | tuleja dystansowa |
| 70 | 206093 | wał korbowy |
| 71 | 221398 | pierścień zabezpieczający 20X1,2 |
| 72 | 206094 | koło zębate Z = 24 |
| 73 | 206095 | przekładnia zębata |
| 74 | 206096 | zębnik stożkowy |
| 75 | 206097 | szef sprzęgła |
| 76 | 206268 | klatka szybowa |
| 77 | 206099 | sprzęgło |
| 78 | 74651 | łożysko kulkowe 16005 |
| 79 | 206109 | podkładka 14X30X1,5 |
| 80 | 206100 | pierścień podtrzymujący |
| 81 | 202130 | eccentric |
| 82 | 202131 | dźwignia nastawcza |
| 83 | 234236 | wkrętka kpl |
| 84 | 202127 | osłona przeciwpyłowa |
| 85 | 202106 | washer |
| 86 | 206165 | tuleja blokująca |
| 87 | 202124 | sprężyna dociskowa 2,3X44X66 |
| 88 | 206164 | przewodnik sprężynowy |
| 89 | 74668 | pierścień ustalający |
| 90 | 72139 | wałek |
| 91 | 206105 | uszczelnienie wału obrotowego AS35X62X10-FPM |
| 92 | 70442 | o-ring 18,72X2,62 |
| 93 | 206110 | o-ring 6,07X1,78 |
| 94 | 206111 | łożysko kulkowe 20X47X14 |
| 95 | 206305 | o-ring 8X1 |
| 96 | 206112 | łożysko igiełkowe |
| 97 | 206285 | zestaw sprężyn talerzowych. zestaw |
| 98 | 206115 |
sprężyna naciskowa
|
| 99 | 72423 | pierścień zabezpieczający J62X2 |
| 100 | 206303 | igiełka oporowa i koszyk |
| 101 | 206134 | pierścień ustalający A14X2 |
| 102 | 74666 | wpust A5X5X20 |
| 103 | 206172 | washer |
| 104 | 206119 | wałek igłowy |
| 105 | 206302 | tuleja dystansowa |
| 106 | 202142 | pierścień zabezpieczający JV24 |
| 107 | 206122 | washer 8X21X1 |
| 108 | 206304 | washer |
| 109 | 202187 | śruba M6X8 TORX-T30 |
| 110 | 74157 | o-ring 24X2 |
| 111 | 206332 | chuck |
| 113 | 233656 |
uszczelka
|
| 115 | 206338 | ram |
| 116 | 76460 | pierścień zabezpieczający J47 |
| 117 | 206244 | absorber |
| 119 | 206081 | rura prowadząca |
| 120 | 17972 | kula 7 G20 |
| 121 | 206084 |
rękaw
|
| 122 | 206117 | pierścień zabezpieczający A47X1,75 |
| 123 | 72401 | łożysko kulkowe 6007 |
| 124 | 206261 | pierścień zabezpieczający AS35-00 |
| 125 | 206085 | tłok wybijaka |
| 127 | 206086 | tłok napędowy |
| 128 | 17955 | o-ring 24,99X3,53 |
| 129 | 26010 | sworzeń tłokowy |
| 130 | 330395 | conrod |
| 131 | 206116 | compression spring 2,5X42X66 |
| 132 | 206259 | pierścień zabezpieczający |
| 133 | 206308 | cap |
| 134 | 201495 | torx-soc tapt scr M3,5X5,5 |
| 135 | 207960 | torx-soc re scr 4X18 |
| 136 | 206328 | ring |
| 137 | 206329 | o-ring 41,2X5,7 |
| 138 | 206330 | washer |
| 139 | 206331 | ring |
